دنیای جدید تعمیرات تلویزیون: معرفی ابزارهای تخصصی و پیشرفته

.

عصر تلویزیون‌های سنگین و مدارهای ساده به سر آمده است. امروز، با تلویزیون‌های فوق باریک (OLED, QLED)، نمایشگرهای هوشمند 4K و 8K و بردهای الکترونیکی پیچیده روبرو هستیم که تعمیر آن‌ها دیگر با یک هویه و مولتی‌متر ساده امکان‌پذیر نیست. پیشرفت تکنولوژی، دنیای تعمیرات را نیز متحول کرده و ابزارهای تخصصی جدیدی را به کارگاه‌های مدرن آورده است که تعمیراتی که در گذشته غیرممکن به نظر می‌رسید را امکان‌پذیر کرده‌اند.

این مقاله یک راهنمای جامع برای معرفی ابزارهای تخصصی جدید در حوزه تعمیرات تلویزیون است. اگر شما یک تعمیرکار حرفه‌ای هستید یا صرفاً به دنیای پیچیده الکترونیک علاقه‌مندید، این مطلب شما را با تجهیزات پیشرفته‌ای آشنا می‌کند که مرزهای تعمیر و نگهداری تلویزیون‌های مدرن را جابجا کرده‌اند.

.

بخش اول: انقلاب در تعمیرات پنل – گران‌ترین قطعه تلویزیون

تا همین چند سال پیش، هرگونه خرابی جدی در پنل (صفحه نمایش) به معنای پایان عمر تلویزیون بود، زیرا هزینه تعویض آن با قیمت یک دستگاه نو برابری می‌کرد. اما امروزه با ابزارهای زیر، بسیاری از مشکلات پنل قابل تعمیر هستند.

پ

.

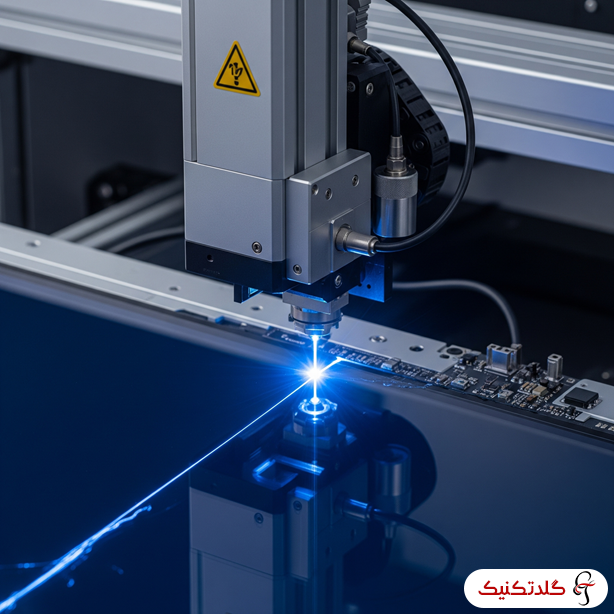

۱. دستگاه لیزر تعمیر پنل (Laser Repair Machine)

.

این دستگاه، پیشرفته‌ترین و شاید جذاب‌ترین ابزار در کارگاه‌های مدرن تعمیرات تلویزیون است. خرابی‌هایی مانند خطوط عمودی یا افقی بسیار باریک و روشن روی صفحه یا پیکسل‌های سوخته که ناشی از اتصالات کوتاه در مدارهای میکروسکوپی روی شیشه پنل هستند، تا پیش از این غیرقابل تعمیر بودند.

• کاربرد: دستگاه لیزر با استفاده از یک میکروسکوپ قدرتمند و پرتو لیزر بسیار دقیق، نقطه اتصالی (Short) را روی پنل شناسایی کرده و با تاباندن یک پالس لیزری کنترل‌شده، آن اتصال را “می‌سوزاند” و مدار را اصلاح می‌کند. این فرآیند باعث از بین رفتن خطوط مزاحم روی تصویر می‌شود.
• اهمیت: این دستگاه امکان تعمیر پنل‌های گران‌قیمت OLED و LCD را که دچار خطوط ثابت شده‌اند، فراهم می‌کند و هزینه تعمیر را به شدت کاهش می‌دهد. تعمیرکاری که مجهز به این دستگاه است، می‌تواند خدماتی ارائه دهد که دیگران از آن عاجزند.

.

۲. دستگاه بندینگ (Bonding Machine / COF Replacement Machine)

.

یکی از شایع‌ترین علل خرابی تصویر در تلویزیون‌های مدرن (مانند نداشتن تصویر، خطوط افقی در بالا یا پایین صفحه، یا تصویر دوتایی)، جدا شدن یا خرابی فلت‌های نواری بسیار ظریفی به نام COF (Chip-on-Flex) است. این فلت‌ها اطلاعات تصویر را از برد آدرس به خود پنل منتقل می‌کنند.

• کاربرد: دستگاه بندینگ با استفاده از حرارت و فشار بسیار دقیق، فلت COF آسیب‌دیده را از روی پنل جدا کرده و یک فلت جدید را با استفاده از چسب مخصوصی به نام ACF (Anisotropic Conductive Film) به جای آن می‌چسباند (یا به اصطلاح “باند” می‌کند). این دستگاه دارای دوربین‌های میکروسکوپی برای تراز کردن دقیق اتصالات است.
• اهمیت: این دستگاه تعمیر آب‌خوردگی پنل یا خرابی‌های ناشی از استهلاک فلت‌ها را که قبلاً به تعویض کل پنل نیاز داشت، ممکن می‌سازد. این یکی از سودآورترین و تخصصی‌ترین تعمیرات در حوزه تلویزیون‌های امروزی است.

.

.

۳. تستر پنل (Panel Tester)

.

چگونه می‌توان فهمید که مشکل تصویر از مین‌برد است یا خود پنل؟ تستر پنل به این سوال پاسخ می‌دهد.

• کاربرد: این دستگاه مستقیماً به ورودی پنل (LVDS یا V-by-One) متصل می‌شود و سیگنال‌های ویدیویی استاندارد (پترن‌های رنگی) را به آن ارسال می‌کند. اگر پنل با این تستر تصویر درستی را نمایش دهد، به این معناست که پنل سالم است و مشکل باید در مین‌برد یا برد تیکان (T-Con) جستجو شود. اگر تصویر همچنان خراب بود، ایراد از خود پنل است.
• اهمیت: این ابزار فرآیند عیب‌یابی را به شدت تسریع می‌کند و از تشخیص‌های اشتباه جلوگیری می‌کند. تعمیرکار می‌تواند با اطمینان کامل به مشتری بگوید که کدام بخش از دستگاه نیاز به تعمیر دارد.

.

بخش دوم: عیب‌یابی دقیق بردها و بک‌لایت

تعمیرات موفقیت‌آمیز، نیازمند تشخیص دقیق است. ابزارهای زیر به تعمیرکاران کمک می‌کنند تا با دقت یک جراح، منبع مشکل را پیدا کنند.

.

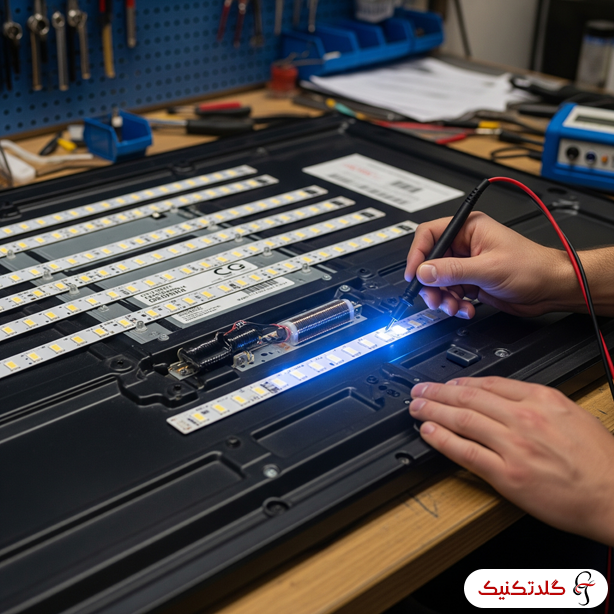

۱. تستر بک‌لایت هوشمند (Smart LED Backlight Tester)

تاریک شدن قسمتی از صفحه یا کل آن، معمولاً به دلیل سوختن LED های بخش بک‌لایت است. باز کردن پنل برای تست کردن تک‌تک LED ها بدون ابزار مناسب، خطرناک و زمان‌بر است.

• کاربرد: این تستر یک ابزار کوچک و کارآمد است که ولتاژ خود را به صورت هوشمند و خودکار تنظیم می‌کند. تعمیرکار می‌تواند بدون نیاز به باز کردن کامل پنل، پراپ‌های تستر را به کانکتور بک‌لایت متصل کند. دستگاه ولتاژ مورد نیاز کل مجموعه را تامین کرده و نشان می‌دهد که آیا مدار بک‌لایت سالم است یا خیر. همچنین می‌توان با آن تک‌تک شاخه‌های LED یا حتی یک LED را تست کرد بدون آنکه به دلیل ولتاژ بالا بسوزد.
• اهمیت: این ابزار ریسک آسیب به LED های سالم در هنگام تست را از بین می‌برد، سرعت عیب‌یابی را فوق‌العاده بالا می‌برد و به تشخیص دقیق اینکه کدام شاخه LED سوخته است، کمک می‌کند.

.

۲. دستگاه ریبال و ریورک BGA (BGA Rework Station)

پردازنده‌های اصلی تلویزیون‌های هوشمند (CPU) و سایر چیپست‌های مهم، به صورت BGA (Ball Grid Array) روی مین‌برد نصب شده‌اند. این چیپ‌ها صدها پایه توپی شکل در زیر خود دارند که با چشم غیرمسلح دیده نمی‌شوند. خرابی این پایه‌ها (به دلیل حرارت یا ضربه) باعث مشکلات متنوعی مانند هنگ کردن، روشن نشدن دستگاه یا کار نکردن پورت‌ها می‌شود.

• کاربرد: دستگاه BGA با استفاده از هیترهای مادون قرمز یا هوای داغ کنترل‌شده، حرارتی دقیق و قابل برنامه‌ریزی را به چیپ و برد وارد می‌کند تا بتوان چیپ را از روی برد جدا کرد، پایه‌های آن را بازسازی (Reballing) کرد و دوباره با دقت میکروسکوپی روی برد نصب نمود.
• اهمیت: بدون این دستگاه، تعمیر مین‌بردهایی که چیپ اصلی آن‌ها خراب شده، غیرممکن است. این ابزار به جای تعویض کامل مین‌برد گران‌قیمت، امکان تعمیر آن را با هزینه‌ای بسیار کمتر فراهم می‌کند.

.

۳. پروگرامر تخصصی (Universal Programmer)

بسیاری از مشکلات نرم‌افزاری، مانند بالا نیامدن تلویزیون پس از آپدیت ناموفق یا پاک شدن تنظیمات، به دلیل خرابی فایل‌های ذخیره شده روی آی‌سی‌های حافظه (Flash و EEPROM) است.

• کاربرد: پروگرامر دستگاهی است که می‌تواند به این آی‌سی‌ها متصل شده (چه روی برد و چه پس از جدا کردن) و اطلاعات آن‌ها را بخواند، پاک کند یا فایل سالم (فایل بایوس) را روی آن‌ها بنویسد.
• اهمیت: این ابزار برای حل مشکلات نرم‌افزاری و برگرداندن تلویزیون‌هایی که به نظر “مرده” می‌رسند، حیاتی است و از تعویض غیرضروری مین‌برد جلوگیری می‌کند.

.

بخش سوم: ابزارهای مکمل اما ضروری

در کنار تجهیزات غول‌پیکر، ابزارهای کوچک‌تری نیز وجود دارند که نقش کلیدی در تعمیرات دقیق و حرفه‌ای ایفا می‌کنند.

• میکروسکوپ دیجیتال (Digital Microscope): برای بازرسی پایه‌های آی‌سی، مسیرهای قطع شده روی برد و اتصالات ظریف فلت‌ها، استفاده از یک میکروسکوپ با قابلیت بزرگنمایی بالا و اتصال به مانیتور، یک ضرورت است نه یک انتخاب.
• اسیلوسکوپ دیجیتال (Digital Oscilloscope): برای تحلیل سیگنال‌های دیجیتال پیچیده بین بخش‌های مختلف برد، مولتی‌متر کافی نیست. اسیلوسکوپ به تعمیرکار اجازه می‌دهد شکل موج‌ها را “ببیند” و از صحت عملکرد بخش‌های مختلف مانند منبع تغذیه و مدارهای پردازش تصویر اطمینان حاصل کند.
• قاپک‌های مکنده پنل (Panel Suction Cups): پنل‌های تلویزیون‌های امروزی بسیار بزرگ، نازک و شکننده هستند. تلاش برای برداشتن پنل با دست، تقریباً همیشه به شکستگی آن منجر می‌شود. قاپک‌های مکنده مخصوص، به تعمیرکار اجازه می‌دهند تا پنل را با ایمنی کامل و بدون ایجاد فشار نقطه‌ای، جابجا کند.

 .

نتیجه‌گیری: آینده تعمیرات در دست متخصصان مجهز است

دوران تعمیرات تلویزیون با روش‌های سنتی و ابزارهای ساده به پایان رسیده است. یک تعمیرکار مدرن و حرفه‌ای، ترکیبی از یک الکترونیک‌دان دقیق و یک اپراتور ماهر تجهیزات پیشرفته است. سرمایه‌گذاری روی ابزارهایی مانند دستگاه لیزر، ماشین بندینگ و تستر پنل، مرز بین یک کارگاه معمولی و یک مرکز تخصصی پیشرو را مشخص می‌کند.

این ابزارها نه تنها امکان تعمیراتی را فراهم می‌کنند که پیش از این غیرممکن بود، بلکه با افزایش دقت و سرعت در عیب‌یابی و تعمیر، رضایت مشتری و سودآوری را نیز به همراه دارند. در نهایت، برنده اصلی این پیشرفت، مصرف‌کننده‌ای است که می‌تواند به جای دور انداختن تلویزیون گران‌قیمت خود، با هزینه‌ای منطقی آن را تعمیر کرده و دوباره به قلب تپنده سرگرمی در خانه‌اش تبدیل کند.
